COB、IMD、MIP三种技术各有什么优缺点?

日期:2023-08-22 浏览次数: 2073
内容总结:

随着进入2023年,点间距<1.0mm的微间距LED市场进一步崛起,伴随着5G、8K等显示趋势的不断深化,不仅仅是来自上游和终端价格的下滑,更是产生了MIP技术加速入市带来的“路线”之争。



Micro LED作为LED显示时代的终极目标,是让点间距<0.1mm,但现有的技术瓶颈对大部分厂商来说都是遥不可及的,而Mini LED点间距是0.1mm-0.9mm,因为也可以作为Micro LED的前哨站,已经有相关厂商相继拥有这一技术,但由于技术难度和成本问题,目前的Mini LED还主要应用于背光应用层面。



目前,Mini LED封装已经形成了包括COB技术和IMD集合封装技术、MIP三种方案。那这三种方案又各有什么优缺点?

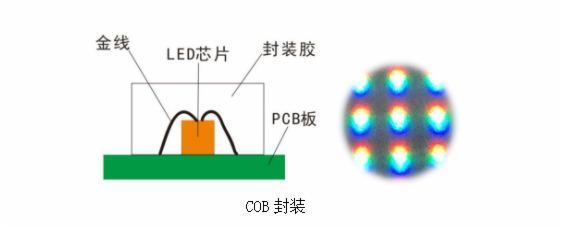

首先从各自的技术层面来看COB是一种多灯珠集成化无支架封装技术,直接将发光芯片封装在PCB板上,省却了繁琐的表贴工艺,没有了支架的焊接脚,每一个像素的 LED芯片和焊接导线都被环氧树脂胶体紧密严实地包封在胶体内,没有任何裸露在外的元素,更像是一种面光源,整体性和防护性都比较优。



IMD矩阵式集成封装方案,目前典型方式为以2*2的形式,即4合1,集成封装12颗RGB三色LED芯片。

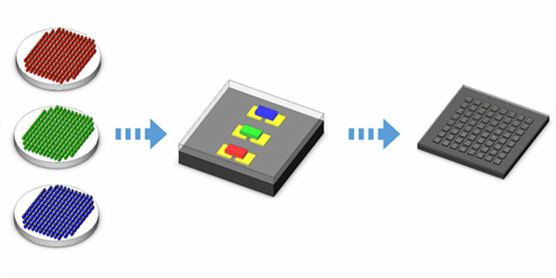

MIP是一种基于Micro LED的新型封装架构,其脱胎于久经历练的小间距显示产品,本质是Micro LED和分立器件的有机结合,即将大面积的整块显示面板分开封装,这样更小面积下其良率控制将得到极大提升,同时测试环节从芯片后移至封装段,将有效降低成本提升速率。


在往微间距显示时代发展的过程中,SMD的封装模式已难以突破更小的点间距,也很难保证高可靠性和防护性,产业需要COB、IMD、MIP等技术路线的接力,再加上全倒装工艺的加持,采用巨量转移方法,可有效缩小点间距。



2016年COB封装引起关注开始,潜心研究Mini LED、Micro LED技术发展并结合COB封装技术工艺,随着工艺技术的不断成熟,PCB板墨色一致性和光学一致性得到不断提升,已经包括正装COB和倒装COB两个系列产品,相较于IMD产品,COB封装的优点包括功率低,散热效果好,色彩饱和度高等。



2021年,倒装COB已经触碰到0.4mm的Mini LED层级,随着技术的不断革新,COB行业将继续朝着Micro LED迈进。


2018年,随着IMD封装的异军突起,行业似乎找到了暂时替代方案,并且最大程度保留产业供应链的方法,IMD封装设备80%以上兼容,经过三年的发展,IMD封装的微间距产品可以做到0.9mm,由于SMT的技术局限性,P0.7mm以下间距的产品基本难以实现量产,随着键位微缩化,产品综合成本升高。


IMD可以看成一个小的COB单元,所面临的的技术难题与COB封装相似,难度有所降低,但IMD方案存在一定的物理极限,无法无限缩小像素间距。


总的来说,技术难题在不断突破,微间距LED显示行业正在努力实现Micro LED的技术目标,不管是COB技术还是IMD技术,各技术路线的关键在于快速降本并实现产业化,随着小间距的市场的爆发,市场对高密高清需求的提升,COB封装和IMD封装两种不同技术路线的封装形式也开始同台竞技,成果还需要经过市场的检验。


MIP技术在封装规模上坚持一个基础结构包括一个完整像素,MIP是典型的独立灯珠封装,兼容下游表贴生产工艺,这使得MIP在测试、修复、工艺容错方面更为灵活,下游也因采用表贴传统工艺、以及单一规格MIP就能满足多规格终端产品的特点,变得更灵活。



MIP和COB共同竞争下,“折中”的技术方案IMD可能会率先边缘化或者退出历史舞台……但是,在共识之外,行业内对MIP和COB技术的认知分歧依然不小。



经过多年COB技术的发展,COB产业已经建立起成熟可靠的共给体系,且市场规模不断扩大,最早一批的COB大屏已经应用超过5年之久,效果和可靠性表现得到了广泛证实和检验,COB作为一种高端技术方案,已经深入人心,成为了高端市场选择的标杆。


MIP封装的核心优势在于灵活,终端企业、特别是不掌握COB技术没有进入芯片级封装工艺市场的终端品牌,将会是一次进入微间距LED市场的极佳路径,更多的中下品牌会通过MIP进入微间距LED显示市场,可能会带来“山寨效应”,参差不齐的终端品质会对MIP技术的形象造成的影响还未可知,但MIP封装技术以其生产组织灵活性,是不是会形成真实的市场竞争力,依然存在巨大悬念。


以上就是为大家整理的关于COB、IMD、MIP的相关信息,如果您对于LED显示屏有任何问题,欢迎前来咨询。
